Карта корисних копалин України

Карта корисних копалин України показує, де розташовані родовища паливної, рудної та нерудної сировини. Значки допомагають знайти окремі родовища, а підписи й контури — більші райони залягання. Карта покладів не показує обсяги видобутку, якщо на ній немає окремих даних про виробництво. Щоб правильно її прочитати, спершу звірте легенду, а потім зіставте позначення з назвами місць.

Карта корисних копалин України: як читати легенду

Легенда пояснює знаки саме тієї карти, яку ви відкрили. Не припускайте, що однаковий колір або схожа фігура в різних атласах означають ту саму копалину. Перевірте також, чи позначає колір вид сировини, геологічну область або іншу ознаку.

Таблиця пояснює групи, а не встановлює обов’язкові символи. Конкретний вигляд позначки визначає укладач карти. Якщо поруч зі знаком є підпис, прочитайте обидва: символ відповідає за вид сировини, а напис уточнює місце або назву родовища.

Звертайте увагу на різні елементи легенди:

• значок указує на місце, пов’язане з певною копалиною;
• зафарбована площа показує поширення явища в межах карти;
• лінія окреслює район або іншу територію, визначену легендою.

Самої форми лінії недостатньо для висновку: вона може позначати не лише межу басейну. Підпис біля неї допомагає зрозуміти, яку саме територію обведено.

Де позначені паливні басейни й райони

Вугільні басейни України зручно шукати за великими підписами. Донецький кам’яновугільний басейн розташований на сході країни, Львівсько-Волинський кам’яновугільний басейн — на заході. Назва басейну стосується району залягання вугілля, а не однієї шахти, показаної значком.

Серед нафто- й газоносних районів шукайте Дніпровсько-Донецьку западину. Вона простягається через центральну та північно-східну частини України. Нафта й природний газ належать до паливних корисних копалин, але для них у легенді шукайте власні позначення, а не знак вугілля.

Щоб перенести ці райони на контурну карту України, спочатку знайдіть захід і схід, а тоді звірте положення западини з картою покладів. Не обводьте басейн за межами областей навмання: потрібний контур беріть лише з карти, де його справді нанесено.

Якщо карта містить і назву басейну, і значки вугілля всередині нього, читайте їх окремо. Підпис називає більшу територію, а кожен значок указує на конкретніше місце, визначене легендою.

Де шукати рудні та нерудні копалини

Криворізький залізорудний басейн пов’язаний із районом Кривого Рогу. Нікопольський марганцеворудний басейн шукайте біля Нікополя. Обидві назви стосуються рудної сировини, але позначення залізної та марганцевої руди потрібно розрізняти за легендою, навіть якщо на карті їх показано близькими кольорами.

Серед нерудних копалин окремо знайдіть кам’яну сіль. Солотвинське родовище кам’яної солі розташоване на Закарпатті. Якщо видання показує лише головні райони, підпису окремого родовища на ньому може не бути: перевірте детальнішу карту, перш ніж робити висновок про відсутність покладів.

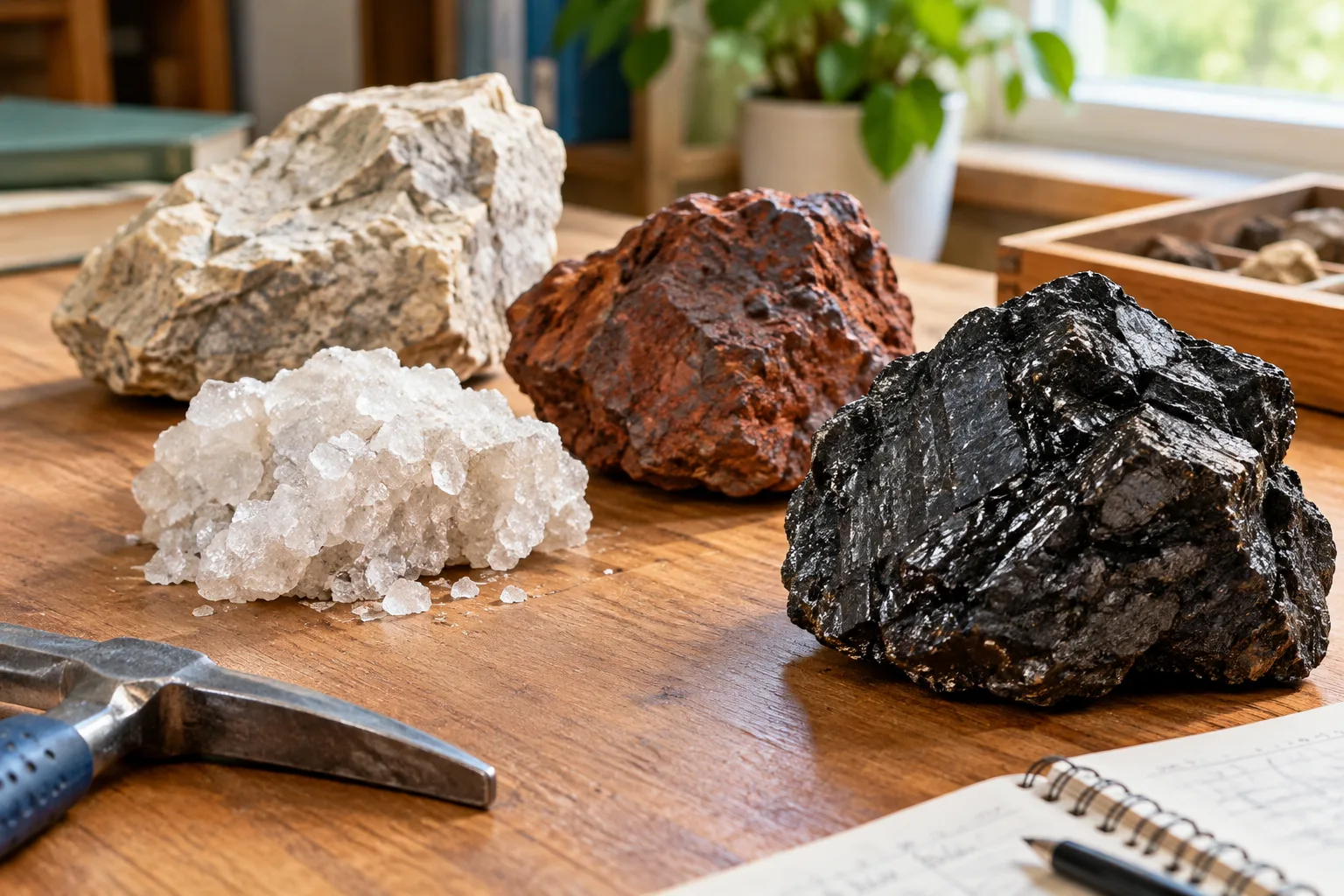

Відслонення дає змогу побачити шари порід на місцевості, але саме зображення порід не замінює позначки родовища. На карті важливі місце, умовний знак і підпис. Переглядаючи основні види корисних копалин, зіставляйте назву сировини з її групою в легенді.

Для пошуку спочатку знайдіть населений пункт або область, згадані біля басейну, а потім придивіться до знаків навколо. Такий порядок допомагає не сплутати назву великого району з позначенням окремого покладу.

Чим позначка родовища відрізняється від меж басейну

Позначка родовища прив’язує назву або вид копалини до місця на карті. Межа басейну окреслює площу більшої геологічної структури. Крапку не слід читати як контур усіх покладів, а контур — як перелік діючих місць видобутку.

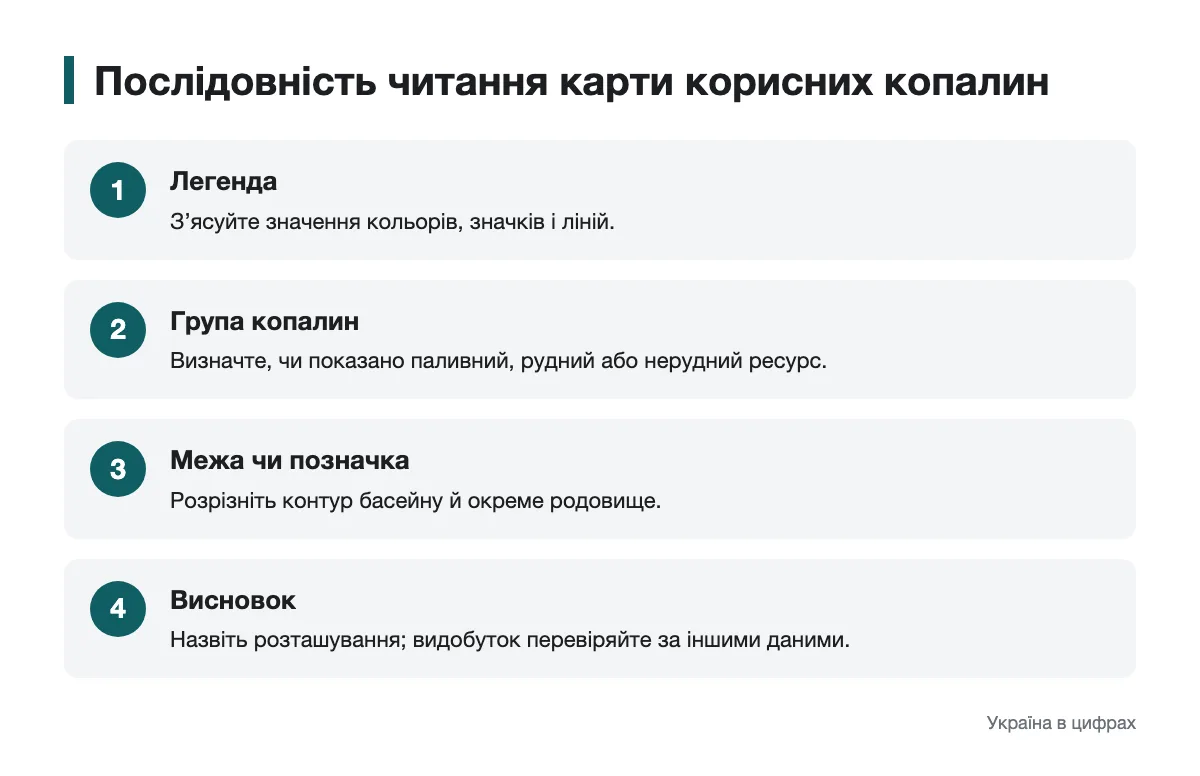

Читайте ці елементи в такому порядку:

1. Знайдіть у легенді знак потрібної копалини й пояснення ліній.
2. Визначте, де стоїть окрема позначка та чи має вона підпис.
3. Простежте контур басейну, якщо його нанесено на карту.
4. Зіставте назву всередині контуру з назвами біля окремих знаків.

Після цієї перевірки формулюйте висновок точно: «родовище позначене в районі» або «територія належить до показаного басейну». Це різні твердження, і карта має підтверджувати саме те з них, яке ви записали.

Якщо контур не нанесено, його не можна домалювати лише за кількома значками. Так само знак усередині обведеної площі не доводить, що поклади рівномірно поширені на всій її території.

Чого карта покладів не говорить про видобуток

Карта родовищ відповідає насамперед на питання про розташування сировини. Велика кількість значків не доводить, що в позначених місцях нині активно видобувають копалини. Вона також не дає підстав порівнювати райони за обсягом продукції, якщо таких показників немає в легенді.

Розрізняйте поклад, запаси та видобуток. Наявність покладу описує геологічне залягання; показник видобутку стосується сировини, отриманої за певний період. Для висновку про обсяг потрібні окремі статистичні дані з указаними одиницями вимірювання та періодом.

Навіть карта з підписаними басейнами та родовищами залишається картою розташування, доки її легенда не пояснює кількісні показники. Якщо показників немає, обмежте висновок географією покладів.

Як уточнити розташування родовища на карті

Назвіть копалину за легендою, знайдіть її знак і перевірте, чи йдеться про родовище, район або басейн. Для порівняння видобутку відкрийте окремі дані, а не рахуйте позначки. Поверніться до масштабу й підписів карти, перш ніж переносити знайдене місце на власну схему.
